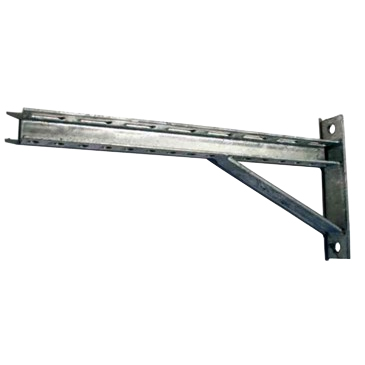

Konsol FZV JU913S-300

Belastningar:

Enligt SS- EN1993-1-1:2005/AC:2009, EUROKOD 3

Dimensionering i säkerhetsklass 3 för statisk last.

Enligt SS- EN 12236 med säkerhetsfaktor 3

Test och beräkningspunkt:

Belastningstest och konstruktionsberäkning för belastning har utförts 2/3 ut från väggfästet på profilen.

Specifikationer:

• Material: EN 10025-2 S235JR
• Längd: 300 mm
• Höjd: 200mm
• Väggplatta: 40x5mm
• Hål i väggplatta: Ø 13mm c/c 160mm
• Hål i profilarm: Runt hål = Ø 11mm, c/c 25mm, Slitshål = 11x36mm, c/c 50mm
• Varmförzinkning: SS EN ISO 1461:2009
• Belastning enligt SS- EN 12236: 2,35
• Belastning enligt EK kN: 1,53
